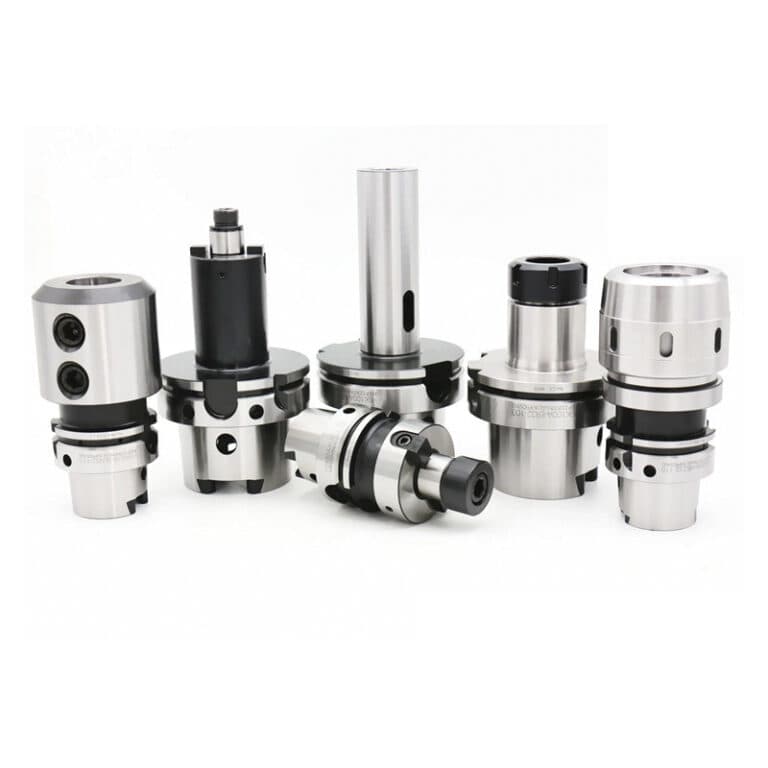

Соответствие стандарту DIN 69893 гарантирует совместимость и надёжное взаимодействие с широким спектром станков и инструментов, соответствующих стандарту.
Патрон идеально подходит для применения в областях, где требуется высокоточная обработка при низких скоростях, таких как изготовление сложных деталей, формовка и точная фрезеровка

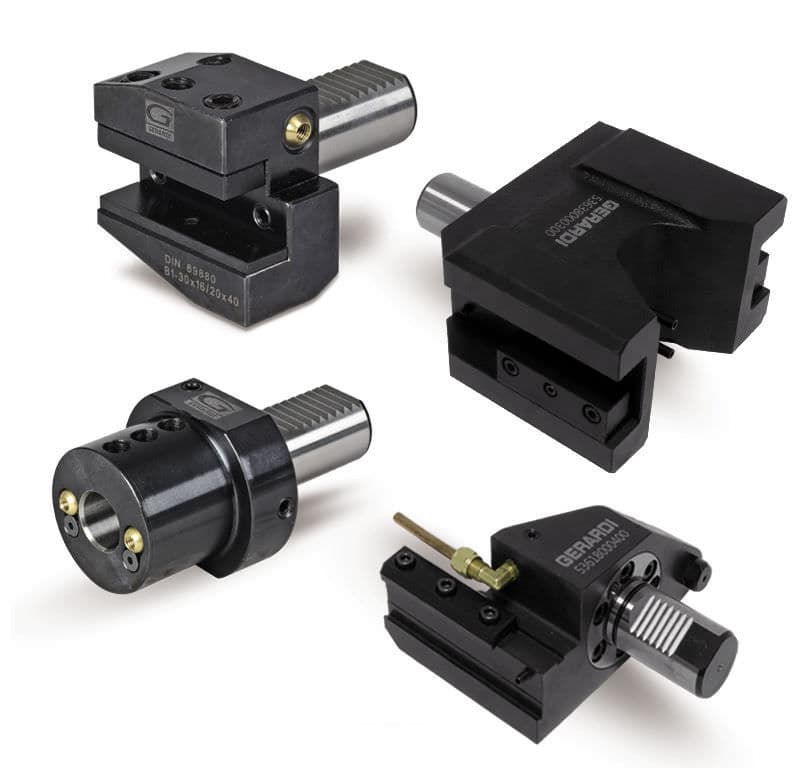

Статические блоки VDI — это приспособления, которые предназначены для закрепления различного инструмента в револьверной головке токарного станка.
При помощи статических блоков VDI можно закрепить:
токарные резцы прямоугольного и квадратного сечения (проходные, резьбовые, отрезные, подрезные);
токарные резцы круглого сечения (расточные, резьбовые);
свёрла, зенкеры;
инструмент с внутренним подводом СОЖ (смазывающе-охлаждающей жидкости).
Блоки изготавливаются согласно стандарта DIN 69880.

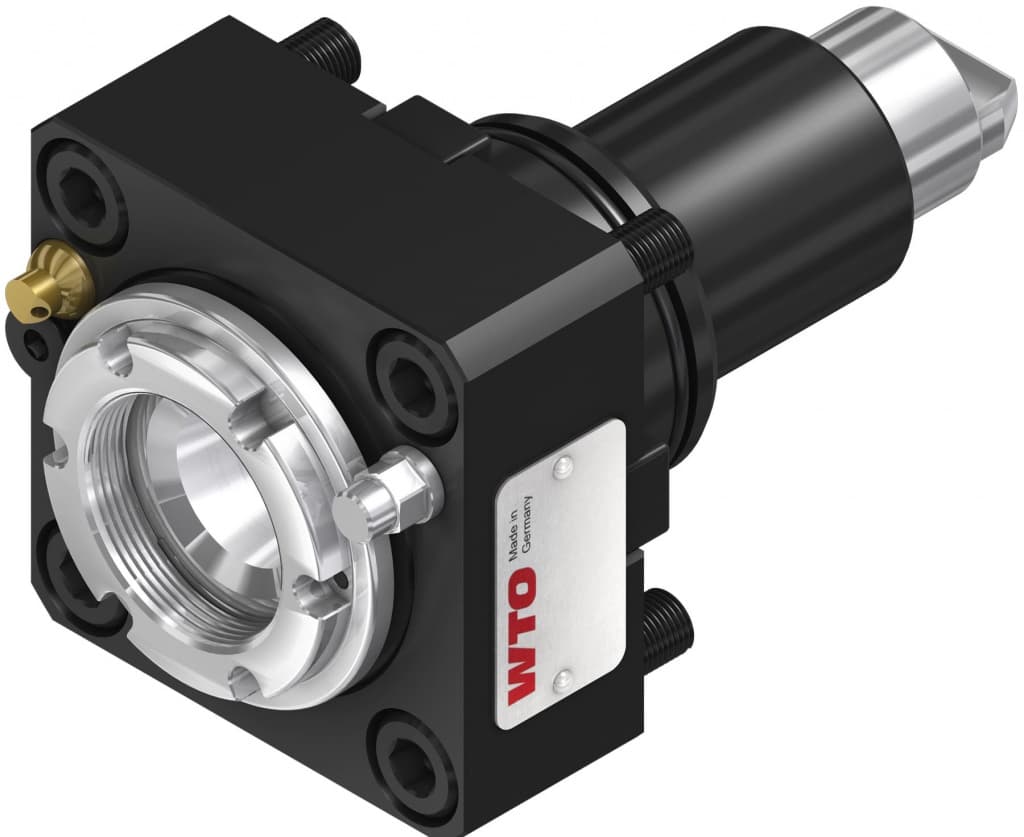

BMT — это инструментальный блок, который используется для закрепления токарно-фрезерного инструмента на токарных станках с револьверными головками.
Крепление блока BMT к револьверу осуществляется 4 болтами.

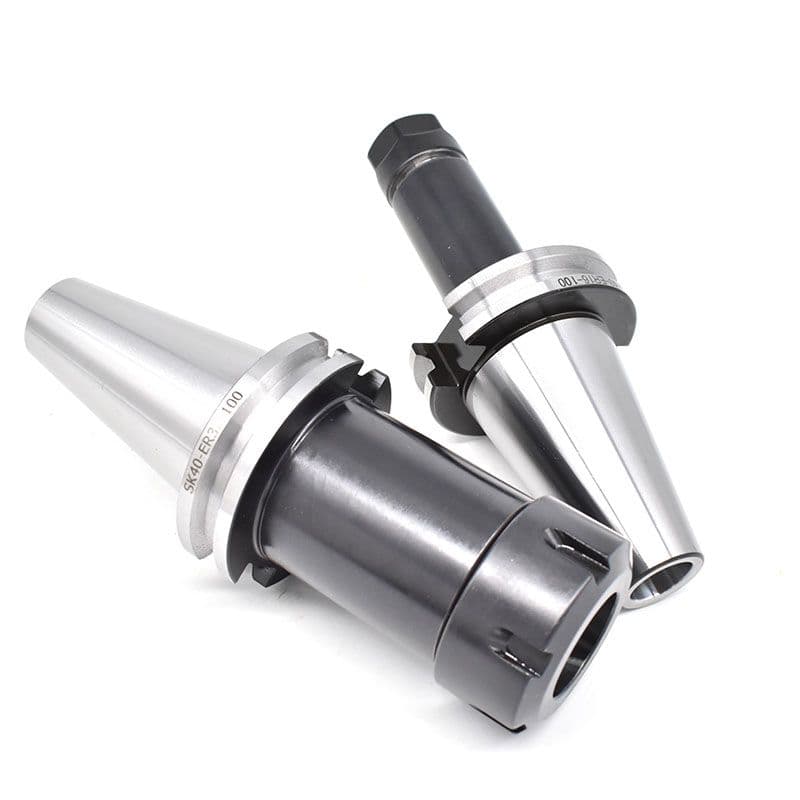

DIN 69871 — это стандарт, который определяет размеры и характеристики цанговых патронов, используемых в металлообрабатывающих станках с числовым программным управлением (ЧПУ). 1
Основные характеристики цангового патрона SK DIN 69871:
Типоразмеры. Патроны этого стандарта могут иметь разные типоразмеры, такие как SK30, SK40, SK50 и т. д., где номер указывает на размер патрона. Например, SK40 имеет больший диаметр и прочность, чем SK30.
Коническая форма. Патроны SK DIN 69871 имеют коническую форму, что позволяет им надёжно удерживать и центрировать режущие инструменты в шпинделе станка

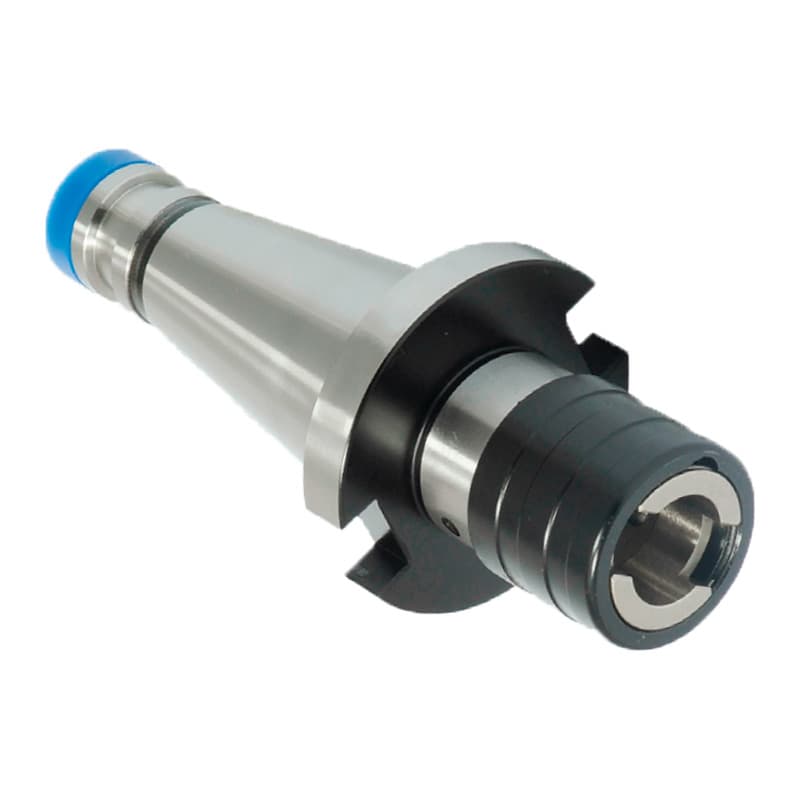

Патроны NT применяются в универсальных станках фрезерной и сверлильной группы с ручной сменой инструмента

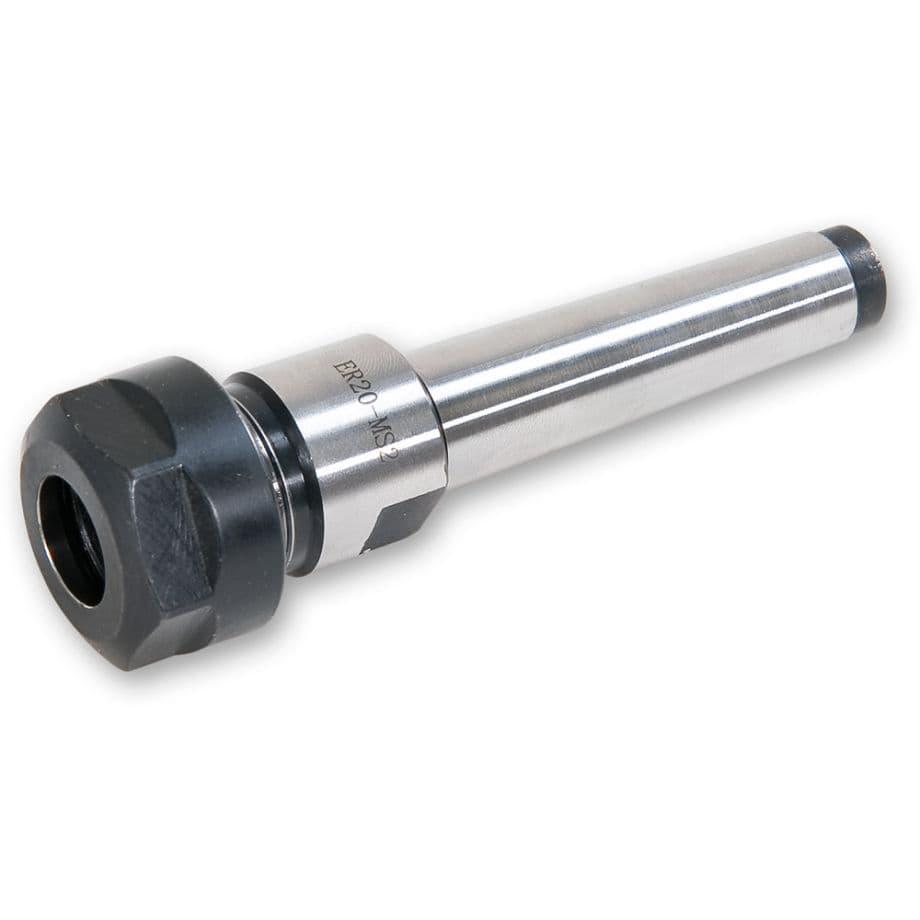

Цилиндрический хвостовик — наиболее распространённый тип хвостовиков для свёрл. Как правило, диаметр хвостовика соответствует диаметру сверла, но в некоторых случаях хвостовик толще сверла (для более надёжной фиксации свёрл небольших диаметров) или тоньше сверла (для свёрл больших диаметров, которые надо зажать в стандартный кулачковый патрон).
Конус Морзе — это самый старый тип инструментальных конусов, разработанный в 1864 году инженером Стивеном Морзе. Благодаря простой конструкции и надёжной фиксации инструмента конусы данного типа широко применяются и сегодня. В основе работы конуса Морзе лежит процесс «самоторможения» или «самозаклинивания». Благодаря этому при установке конуса его стенки плотно прилегают к корпусу шпинделя и образуют неподвижное соединение, которое способно передавать крутящий момент на установленный режущий инструмент. Однако такой способ установки делает невозможным быструю замену оправки, поэтому конусы Морзе не используются в станках ЧПУ

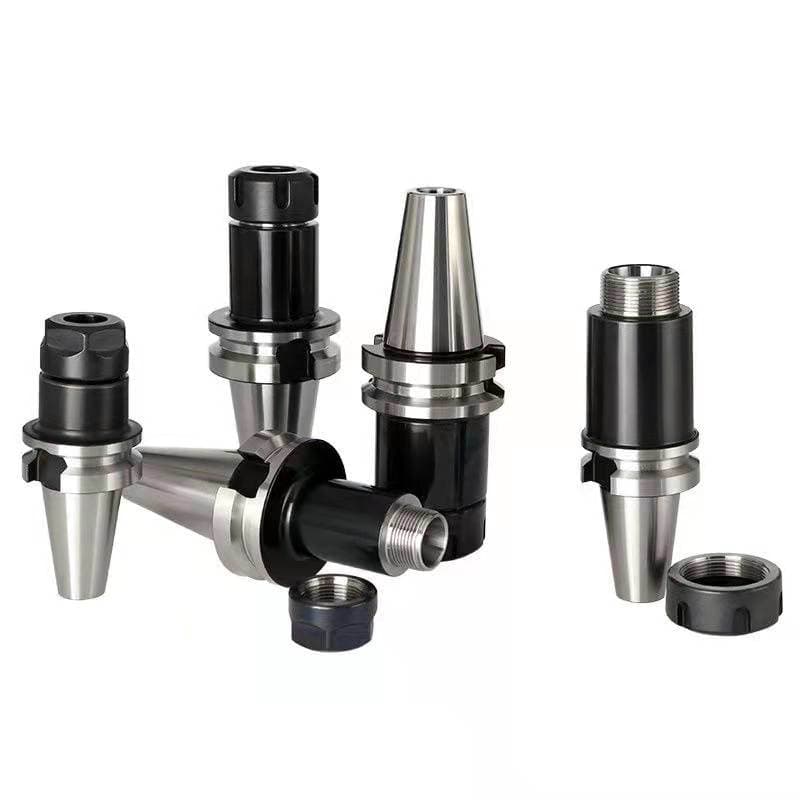

BT (JIS B6339) — это стандарт шпинделя с инструментальным конусом. 34 Он представляет собой конус с соотношением 7:24 и кольца определённого размера для захвата оправки магазином станка.
Существует также стандарт BBT. В держателях инструментов этого стандарта оправка и шпиндель контактируют по конусу и торцу. 34 В результате между шпинделем и резцедержателем свободного пространства не остаётся.
Преимущества стандарта BBT
Плавность работы, отсутствие дребезжания и лучшая радиальная жёсткость.
Увеличение производительности резки и одновременно обеспечение высокой точности биения.
Более низкая вибрация конуса на более высоких скоростях снижает износ шпинделя и продлевает срок службы режущего инструмента.
Важно помнить, что конусы разных стандартов не всегда можно взаимозаменять
Ключи, гайки, цанги, штревели
Capto - инновационная модульная быстросменная система инструментов
