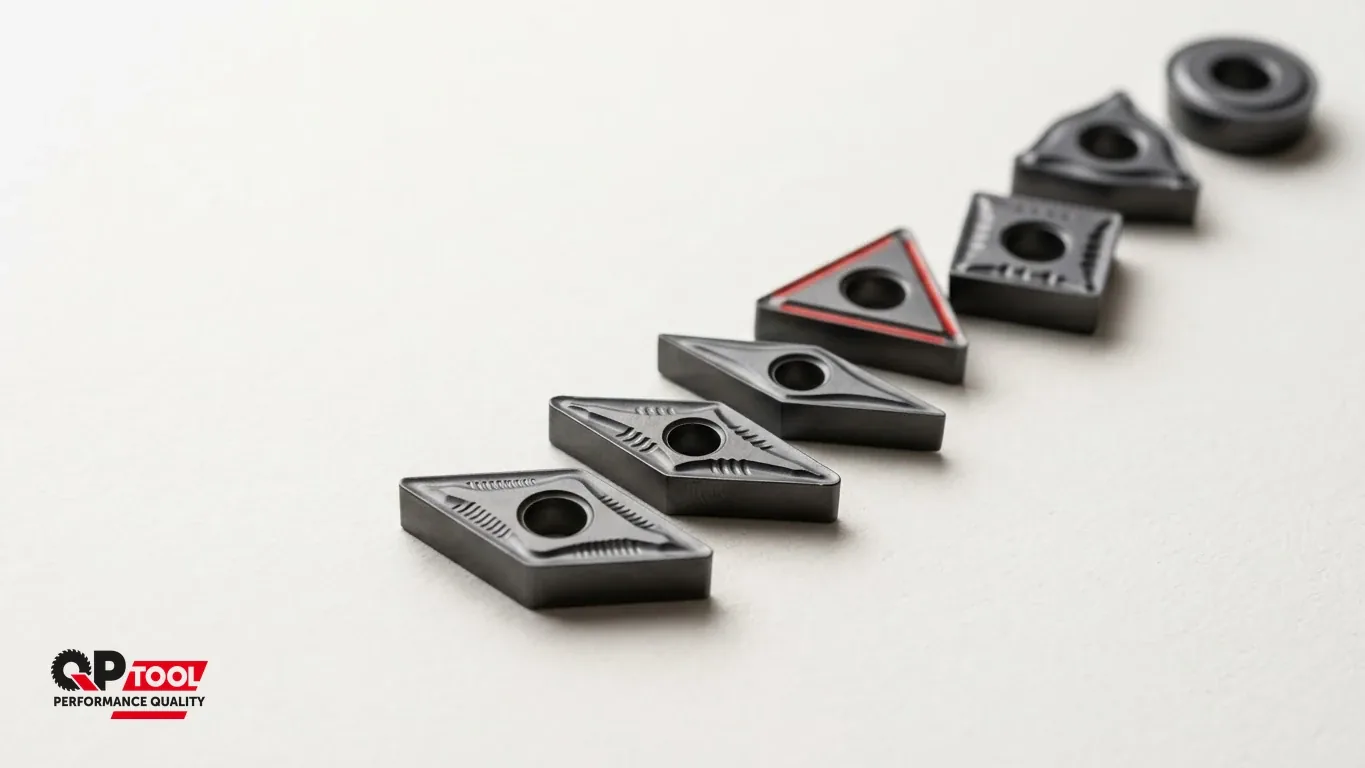

Расшифровка маркировки токарных пластин: CNMG, WNMG, DCMT
Как расшифровать маркировку токарной пластины CNMG 120408, WNMG 080408 или DCMT 11T304: форма, углы, точность, крепление, размеры и радиус по ISO 1832. Таблицы для ходовых пластин.
Маркировка сменной твердосплавной пластины для токарного резца вроде CNMG 120408 расшифровывается по стандарту ISO 1832. Четыре буквы означают форму, задний угол, класс точности и крепление, три пары цифр — размер, толщину и радиус при вершине. CNMG 120408 — ромб 80°, негативная, класс M, с отверстием и двусторонним стружколомом, вписанная окружность 12,7 мм, толщина 4,76 мм, радиус 0,8 мм. Всё, что стоит после цифр (-PM, TT5080), уже не ISO: это стружколом и марка сплава конкретного производителя. Ниже — таблицы для всех позиций и места, где стандарт заканчивается.
Расшифровка CNMG 120408 по позициям
CNMG 120408 — самое ходовое обозначение в нашем разделе токарных пластин. Сегодня в продаже 250 позиций с этим кодом, а всего пластин CNMG — 765.
| Позиция | Значение | Что означает |
|---|---|---|
| 1 | C | форма — ромб 80° |
| 2 | N | задний угол 0°, негативная пластина |
| 3 | M | класс точности |
| 4 | G | с отверстием, стружколом с двух сторон |
| 5–6 | 12 | размер: вписанная окружность 12,7 мм |
| 7–8 | 04 | толщина — 4,76 мм |
| 9–10 | 08 | радиус при вершине — 0,8 мм |
Первые четыре буквы описывают тип пластины, цифры — её размер. По ним и подбирают замену: если они совпадают, пластина встанет в то же гнездо державки.
Четыре буквы: форма, задний угол, точность, крепление
Первая буква — форма
Чем острее угол при вершине, тем лучше пластина проходит в профиль и тем слабее её кромка. Ромб 80° (C) и тригон (W) держат черновую обработку, ромб 55° (D) и 35° (V) нужны для копирования и подрезки в углах.
| Буква | Форма |
|---|---|
| C | ромб 80° |
| D | ромб 55° |
| S | квадратная |
| T | треугольная |
| V | ромб 35° |
| W | тригон 80° |
| R | круглая |
Вторая буква — задний угол: негативная или позитивная
N означает 0°: это негативная пластина. У неё рабочие обе стороны, и кромок вдвое больше. Остальные буквы — позитивные пластины: они режут легче, но переворачивать их нельзя.
| Буква | N | A | B | C | P | D | E |
|---|---|---|---|---|---|---|---|
| Задний угол | 0° | 3° | 5° | 7° | 11° | 15° | 20° |
От этой буквы зависит державка: негативная пластина в гнездо под позитивную не встанет, и наоборот. В каталоге они разложены отдельно — негативные и позитивные.
Третья буква — класс точности
Она задаёт допуски на вписанную окружность и толщину. У прессованных токарных пластин чаще всего стоит M. Пластины классов G и E шлифованные и точнее по размеру: CCGT — тот же ромб 80°, что CCMT, но шлифованный.
Четвёртая буква — крепление и стружколом
Именно в ней чаще всего ошибаются при подборе:
- A, G, M — с цилиндрическим отверстием: без стружколома, со стружколомом с двух сторон, с одной стороны;
- T, U, W — с отверстием под потай, то есть под винт;
- N и R — без отверстия, пластина держится прихватом сверху;
- X — «особое исполнение», по одной букве ничего сказать нельзя.
Поэтому CNMG, CNMA и CNMM — одна форма и один размер, но разный стружколом. Четвёртая буква подсказывает и то, какая державка к пластине подходит.
Цифры: размеры пластины, толщина и радиус
Первые две цифры — размер
Это длина режущей кромки, округлённая до целого. У разных форм она разная при одной и той же вписанной окружности, поэтому 12 у CNMG и 16 у TNMG — это разные пластины, а 16 у TNMG и VBMT — одинаковые по вписанной окружности:
| Вписанная окружность, мм | C | D | S | T | V | W |
|---|---|---|---|---|---|---|
| 6,35 | 06 | 07 | — | 11 | 11 | — |
| 9,525 | 09 | 11 | 09 | 16 | 16 | 06 |
| 12,7 | 12 | 15 | 12 | 22 | 22 | 08 |
| 15,875 | 16 | — | 15 | 27 | — | — |
| 19,05 | 19 | — | 19 | — | — | — |
| 25,4 | 25 | — | 25 | — | — | — |
Прочерк — сочетание, которое на практике встречается редко.
Следующие две — толщина
Числа дюймовые по происхождению, поэтому переводить их нужно по таблице, а не «на глаз»:
| Код | 01 | 02 | 03 | T3 | 04 | 05 | 06 | 07 | 09 |
|---|---|---|---|---|---|---|---|---|---|
| Толщина, мм | 1,59 | 2,38 | 3,18 | 3,97 | 4,76 | 5,56 | 6,35 | 7,94 | 9,52 |
T3 нужен потому, что 3,97 мм при округлении совпали бы с кодом 03 (3,18 мм). Отсюда 09T304 и 11T304 у позитивных пластин.
Последние две — радиус при вершине
Радиус записан в десятых долях миллиметра: 04 — 0,4 мм, 08 — 0,8 мм, 12 — 1,2 мм, 16 — 1,6 мм, 24 — 2,4 мм. Меньший радиус даёт чистоту на лёгкой подаче, больший держит тяжёлую подачу и удар.
Расшифровка популярных пластин
Обозначения, по которым нас чаще всего находят в поиске. В последней колонке — страница со всеми позициями этого типа и их число на сегодня.
| Обозначение | Форма | Задний угол | Вписанная окр., мм | Толщина, мм | Радиус, мм | В каталоге |
|---|---|---|---|---|---|---|
| CNMG 120408 | ромб 80° | 0° | 12,7 | 4,76 | 0,8 | CNMG — 765 |
| WNMG 080408 | тригон 80° | 0° | 12,7 | 4,76 | 0,8 | WNMG — 380 |
| SNMG 120408 | квадрат | 0° | 12,7 | 4,76 | 0,8 | SNMG — 335 |
| DNMG 150608 | ромб 55° | 0° | 12,7 | 6,35 | 0,8 | DNMG — 392 |
| TNMG 160404 | треугольник | 0° | 9,525 | 4,76 | 0,4 | TNMG — 197 |
| VNMG 160408 | ромб 35° | 0° | 9,525 | 4,76 | 0,8 | VNMG — 142 |
| CNMM 190616 | ромб 80° | 0° | 19,05 | 6,35 | 1,6 | CNMM — 70 |
| CCMT 09T304 | ромб 80° | 7° | 9,525 | 3,97 | 0,4 | CCMT — 496 |
| CCGT 09T304 | ромб 80°, шлифованная | 7° | 9,525 | 3,97 | 0,4 | CCGT — 107 |
| DCMT 11T304 | ромб 55° | 7° | 9,525 | 3,97 | 0,4 | DCMT — 291 |
| SCMT 120408 | квадрат | 7° | 12,7 | 4,76 | 0,8 | SCMT — 103 |
| TCMT 16T304 | треугольник | 7° | 9,525 | 3,97 | 0,4 | TCMT — 119 |
| VCMT 160404 | ромб 35° | 7° | 9,525 | 4,76 | 0,4 | VCMT — 75 |
| VBMT 160404 | ромб 35° | 5° | 9,525 | 4,76 | 0,4 | VBMT — 162 |
Чего нет в маркировке ISO: стружколом, сплав и материал
Хвост вроде -MSL, -GM, -OPM обозначает геометрию стружколома, а последнее слово (TT5080, OP1315, YP1265) — марку твёрдого сплава. Ни то, ни другое стандарт не описывает. У одной марки M в стружколоме значит «средняя обработка», у другой та же буква значит совсем другое. У CNMG 120408 на сайте есть варианты -MSL YP1265, -GM SD1025, PC TT8105B, EA TT5080, -BM HR7225: по ISO это одна пластина, а по назначению — пять разных.
Нет в обозначении и обрабатываемого материала. Его производитель указывает для каждого сплава отдельно, буквой группы по ISO 513 и цветом на упаковке:
| Группа | Материал | Цвет |
|---|---|---|
| P | сталь | синий |
| M | нержавеющая сталь | жёлтый |
| K | чугун | красный |
| N | алюминий и цветные металлы | зелёный |
| S | жаропрочные и титановые сплавы | оранжевый |
| H | закалённая сталь | серый |
Поэтому «расшифровка пластины по материалу» — это всегда каталог производителя её сплава, а не код ISO. Всё остальное из маркировки в разделе токарных пластин вынесено в фильтры: обозначение, форма, задний угол, длина кромки, толщина, радиус и сплав.
Наш разборщик показывает на карточке только то, что сверено с таблицей характеристик самого поставщика. При сплошной сверке на 26 932 сохранённых страницах поставщиков сошлось 35 345 значений и разошлось 172. Там, где данные поставщика расходятся со стандартом, характеристику мы не показываем вовсе: неверная цифра хуже пустой строки.
Где стандарт не работает
Буква X в четвёртой позиции. Это «особое исполнение», и понять из неё, есть ли отверстие, нельзя. У сверлильных пластин WCMX отверстие есть: пластина сидит на винте в гнезде сверла. Таких пластин в разделе пластин для свёрл 57.
Круглые пластины. У RDKW и RCKT первые две цифры означают диаметр пластины, а не длину кромки. Радиуса при вершине у круглой пластины не бывает, поэтому последняя пара цифр означает не радиус. Эти пластины ищите в разделе фрезерных пластин.
Фрезерные пластины. У APKT, APMT, SEET размерная часть устроена по-своему, и у разных серий по-разному. Сплошная сверка с таблицами поставщика показала, что форма по первой букве сходится всегда. А длина кромки, толщина и радиус читаются по стандарту только у части серий, поэтому у остальных мы их на карточке не показываем.
Как подобрать замену пластине
- Прочитайте с вашей старой пластины или с державки первые четыре буквы. Для замены они должны совпасть: форма, задний угол и крепление определяют посадку в гнездо.
- Проверьте цифры размера и толщины:
12и04должны совпасть с гнездом державки. - Радиус при вершине выбирайте под операцию: для чистовой — меньше, для черновой — больше.
- Группу материала, стружколом и сплав подбирайте по каталогу производителя. Сравнивать их между марками по буквам бессмысленно.
Если нужного обозначения в таблице нет или вы не уверены в подборе, пришлите фото старой пластины или маркировку с упаковки. Подберём замену из наличия.
Частые вопросы
Что означает CNMG? C — ромб 80°, N — задний угол 0° (негативная пластина), M — класс точности, G — с отверстием и стружколомом с двух сторон.
Чем CNMG отличается от CNMA и CNMM? Только четвёртой буквой: у CNMA отверстие без стружколома, у CNMM стружколом с одной стороны. Форма и размеры те же.
Что значит T3 в CCMT 09T304? Толщину 3,97 мм. Буква нужна, чтобы код не совпал с 03 (3,18 мм).
Почему одну пластину пишут и CNMG 120408, и CNMG 432? Это одна и та же пластина в двух системах. В американской записи ANSI размеры дюймовые: 4 — вписанная окружность 4/8 дюйма (12,7 мм), 3 — толщина 3/16 дюйма (4,76 мм), 2 — радиус 2/64 дюйма (0,8 мм).
Встанет ли пластина другого производителя в мою державку? Да, если совпадают четыре буквы, размер и толщина. Стружколом и сплав при этом подбирайте заново.
